主要收获

• 在进行短路分析时，若从保护问题中选择方法，而非直接采用现有的最完整模型，往往能取得最佳效果。
• 三相故障、序列网络和基于分区的案例选择各自针对不同的保护问题，因此不应将其中任何一种视为可选的捷径。
• 可靠的参数设置源于对数据、模型及故障结果进行严格的验证，并将其与现场证据进行比对。

准确的短路分析能确保继电器设定值的可靠性，并使设备承担的职责符合实际。

当工程师将电力系统的故障分析视为一步算式，而非经过验证的一系列假设时，保护工作就会出问题。2022年，美国电力用户平均停电时间达5.5小时，这表明如果故障排除不当或分析不周，系统性能将受到多大影响。 您需要一种既符合待审查的保护任务、您所信赖的电网细节，又能满足所检查继电保护功能的方法。在电力系统短路分析中，最佳做法是先明确保护问题，然后选择能够准确捕捉关键故障行为的最简便方法。

研究范围决定了合适的短路方法

选择正确的短路方法取决于研究需要证明的内容。断路器额定值测试需要最大可用电流；继电器灵敏度测试则需要最微弱的故障，且该故障仍需触发跳闸。范围是首要考虑因素，因为同一网络在执行不同任务时可能需要不同的假设。

工厂扩建项目很快就能体现出这种差异。一条新的 15 kV 电机母线可能需要进行三项研究：一项针对开关设备的分断能力，一项针对馈线接地继电器的动作条件，还有一项针对事故能量。你不能对这三项工作都使用同一套故障工况，并指望能得到有用的结果。只有当该方法的假设与待批准的设置或额定值相一致时，该方法才是正确的，因此故障分析的第一步始终是明确基于分析结果的保护决策。

“范围是首要考虑因素，因为同一网络在执行不同任务时可能需要不同的假设。”

网络简化使得手动计算在初步检查中依然有用

网络简化仍然具有价值，因为它能让你快速验证假设。故障点的戴维南等效电路可以显示源强度，还能显示X/R比值以及可能的故障电平。在验证初步假设时，你无需使用完整的模型。

馈线继电保护分析通常从供电源入手，考虑一个变压器、一条电缆线路，以及母线后方的等效电机负荷。这个简化后的网络能告诉你预期故障电流是接近 2 kA 还是 20 kA，而在相信任何详细案例文件之前，这一差距至关重要。简化模型还能揭示结果何时在物理上不合逻辑。 一旦量级看起来合理，你就可以更有把握地转向更完整的模型，进行保护协调和设备检查。

三相故障决定了负载率的上限

三相故障之所以重要，是因为它们通常会产生最大的电流。它们会对设备造成最大的机械应力，同时也构成了断路器分断能力的主要热极限。因此，它们是断路器额定值和母线检查的标准起点。

一个27.6 kV的工业变电站很好地说明了这一点。发生在主母线上的故障可以体现电源和电动机所能产生的最大对称电流，而发生在远端馈线上的接地故障产生的电流通常要低得多。 较大的故障情况决定了断路器的分断容量和母线支撑设计。与非对称故障分析相比，对称故障分析较为简单，但它能解答保护工程师面临的首要硬件问题：设备能否切断系统可能产生的最大故障电流？

当你需要这个答案时	从这个方法开始
进行开关设备运行审查时，需要确定母线所能承受的最大电流。	平衡的三相母线故障为断路检查提供了第一个电流限值。
对接地继电器动作特性的评估，需要测试在仍能使继电器动作的条件下，故障电流应尽可能小。	通过序列网络进行的单线接地分析表明，零序路径是决定灵敏度的关键因素。
对距离继电器的接线审查需要测定受保护线路沿线的视阻。	在该线路的多个点上设置故障案例，可以展示源分流如何改变继电器的视图。
坐标校准需要针对实际范围内的各种源条件进行验证。	在最小和最大源强度下的均方根故障研究表明，其时序裕度能够承受运行条件的变化。
一个配备多个变流器的馈线系统需要电流波形和控制响应。	一个EMT模型显示了限流和首周期效应，而RMS工具则能消除这些效应。

序列网络在非平衡故障研究中依然至关重要

序波网络仍是研究不平衡故障的最直观方法。它们将正序、负序和零序路径区分开来。这种划分揭示了在所研究的案例中，接地故障电流为何会上升或骤降。只有当这些路径被正确建模时，不对称故障分析才具有实际意义。

在公用电源与厂区馈线之间安装一台接地Y-Δ变压器，这一现象便显而易见。Δ侧发生单相接地故障时，不会像接地Y-Y组变压器那样将零序电流传回电源。负序电流对设备发热和相电平不平衡依然重要，但零序电流将决定接地元件的行为方式。 那些忽略序相网络的工程师，最终往往会设计出在图纸上看似宽裕、但在实际馈线上却毫无作用的接地继电器。

数据质量错误通常比计算方法错误更严重

不良数据对故障分析结果的干扰，远大于合理方法之间的差异。变压器阻抗计算错误会导致电流值发生偏移。若未考虑电动机的影响，可能会改变故障的最小阈值。由于保护设置的容错余量很小，因此数据质量必须放在首位。

2023年，大电网系统中保护系统的误动作率达6.5%，这提醒我们，即使在常规运行中，保护参数和模型仍可能失效。电厂研究中常见的错误之一是将变压器铭牌阻抗应用于错误的MVA基准，这会导致最大和最小故障电平均出现偏差。另一类错误则是在站区扩建后未考虑本地电动机的贡献。在优化继电保护特性曲线之前，应特别关注这些错误。

• 源短路水平和X/R比与最新的公用事业数据一致。
• 变压器阻抗已正确转换为研究基准。
• 在每个电源和变压器处均建立了接地模型。
• 在关键部位已考虑了电机和变流器的贡献。
• 仪表变压器的变比与继电器的输入和设定相匹配。

RMS 工具比 EMT 更适合处理稳定的故障电平

RMS 工具最适合处理稳定的故障电平以及大多数协调工作。当波形和控制动作至关重要时，EMT 工具则更为合适。应根据保护问题的时域尺度来选择方法。这样既能确保模型聚焦于核心问题，又能使结果具有实用价值。

一条配备多个变流器的馈线能清晰地体现这种分离。通过均方根（RMS）分析，可以估算多种故障情况下时间过电流元件所承受的电流幅值，从而提高协调工作的效率。当逆变器限流、控制延时或电流反向可能在第一个周期内影响保护逻辑时，电磁时域（EMT）分析就显得尤为重要。 SPS SOFTWARE 在该阶段非常有用，因为其透明模型允许您检查源阻抗、换流器限制和继电器输入背后的假设，而不是将结果视为封闭的输出。当您将 EMT 细节保留给瞬态行为确实会改变保护结果的情况时，您将获得更准确的答案。

保护检查应从基于区域的故障情况开始

当故障情况与保护分区相一致时，保护检查的效果最佳。每个分区都需要内部和外部故障，同时也需要强源和弱源条件。这种结构将短路分析直接与继电器需要判断的内容联系起来。

输电线路上的距离继电器需要在被保护线路的多个点设置故障，且两端的故障源强度需有所不同。馈线过电流保护元件需要近端故障来验证动作速度，以及远端故障来验证灵敏度。差动保护则需要内部故障以及通过故障，以检验限流装置和电流互感器的性能。当按分区整理案例时，缺漏之处会立即显现，这样你就不会将一份完整的母线故障报告误认为是完整的保护研究报告。

“将研究结果与现场证据相结合，能使故障分析转化为可靠的防护实践。”

只有当结果与工厂数据相符时，设置才具有可信度

只有当计算出的故障随时间推移与现场证据相符时，相关参数设置才具有可信度。继电器的事件文件应能支持该研究。调试试验也应能支持该研究。将研究结果与现场证据相匹配，才能使故障分析成为可靠的保护实践。

不匹配总是意味着某些地方需要注意。这通常是接地连接建模错误、研究中遗漏了电机模块，或者继电器使用的电流互感器变比与文件中所述不符。 坚持闭环验证的工程师所构建的系统，在停电、扩容和审计过程中都能保持稳定。SPS SOFTWARE非常契合这一工作规范，因为透明的模型使我们能够更轻松地追溯结果，找到导致该结果的参数或假设。可靠的保护工作源于经过验证的模型、经过验证的数据以及经过验证的结果，这一过程需要反复进行，直到电网和继电保护装置呈现出一致的结论。

主要收获

• 首先明确研究问题，然后根据该目标选择合适的工具及其输出形式，以确保研究结果具有可解释性和可辩护性。
• 请根据您需要捕捉的时间尺度和物理现象选择 EMT 或 RMS，因为错误的建模方法会得出看似合理但实际上错误的答案。
• 应优先考虑模型透明度、求解器稳定性和可重复的工作流程，而非功能数量，以便团队和学生能够重新运行、审查并信赖相同的案例。

根据研究目标与模型保真度、求解器行为以及工作流适配性，选择合适的仿真工具。

“如果一开始就从功能清单入手，而不是从需要解答的问题、必须解决的时间节点以及必须信赖的输出结果出发，那么工具的选择就会出错。”

教学需要透明度，这样学生才能明白波形变化的原因，而不仅仅是知道它们发生了变化。工程领域需要可重复的结果，这些结果在参数扫描、模型更新和项目交接过程中都能保持稳定。《自然》杂志的一项调查显示，70%的研究人员曾尝试重现其他科学家的实验但未能成功，这提醒我们：可重复性是一项技术要求，而非可有可无的附加条件。

一份有价值的电力仿真工具对比分析应将精度、易用性和管理规范视为一个整体。您选择的不仅是用户界面，还包括建模假设、数值方法以及模型透明度。此外，您还需要制定在教学实验室或工程团队中推广应用的计划，因为许可协议、版本控制以及模型审查习惯会随着时间的推移影响最终结果。最优秀的电力系统仿真软件应能让您的建模假设清晰可见且可控，从而使您能够解释并捍卫仿真结果。

首先确定研究目标和所需的仿真精度

评估的第一步是写下研究问题、必须呈现的事件以及你将判定为正确的输出结果。保真度并非“高”或“低”的问题，而是时间尺度与物理规律之间的匹配程度。如果你无法明确必须捕捉的内容，就会导致模型过度设计，或者遗漏关键行为。

首先做出三项决策，并用几句话加以记录：哪些现象值得关注，哪些可以忽略，以及可以接受何种误差。教学与工程最大的区别在于对“好”的定义。教学实验室通常优先考虑清晰度、可验证的组件方程以及快速的设置过程，以便学生将时间用于学习，而非与工具操作的繁琐流程作斗争。而工程工作则优先考虑可追溯性、模型审查以及在多种情况下运行的稳定性，因为单次不稳定的运行就可能使整套结论失效。

一个切实可行的方法是在安装任何设备之前，先定义一个“参考运行”和一个“压力运行”。 保护方案可将基准运行设定为12.47 kV馈线故障，采用跟随电网的逆变器并配合简单的继电器逻辑检查；随后进行压力运行，通过调整故障电阻和逆变器电流限制，以验证结果是否保持一致。一旦编写好这两组运行方案，每次工具测试都能获得可量化的结果，而非仅凭主观印象。

比较电力系统建模中的EMT法与RMS法

EMT 与 RMS 仿真之间的主要区别在于，求解器将什么视为电气状态，而将什么视为平均近似值。EMT 建模通过较小的时间步长来求解快速电磁瞬态和开关效应。RMS 建模则侧重于较慢的机电动力学和相量量，因此它采用更长的时间跨度，且计算负荷较小。

当您的问题涉及波形形状、快速控制、变流器开关行为、与瞬时值相关的保护交互，或谐波时，EMT是合适的分析视角。当您的问题涉及较长时间段内的电压和频率行为、稳定裕度，或波形细节不会影响答案的工作点变化时，RMS是合适的分析视角。这两种方法在一般情况下没有“优劣之分”，但如果超出其有效假设范围使用，都可能导致误判。

在评估工具时，不要被营销术语所迷惑，而应关注该平台实际能解决什么问题、如何初始化状态，以及它对网络频率和平衡作出了哪些假设。 一款工具可能同时支持这两种方法，但您仍需确认模型在不同时间尺度间的转换机制，以及可用于验证的信号有哪些。一个实用的选择习惯是先确定采用EMT还是RMS方法，然后筛选出能干净利落地完成该任务的工具，因为强行将工具套用到不合适的研究类型上，往往是导致建模时间浪费的常见原因。

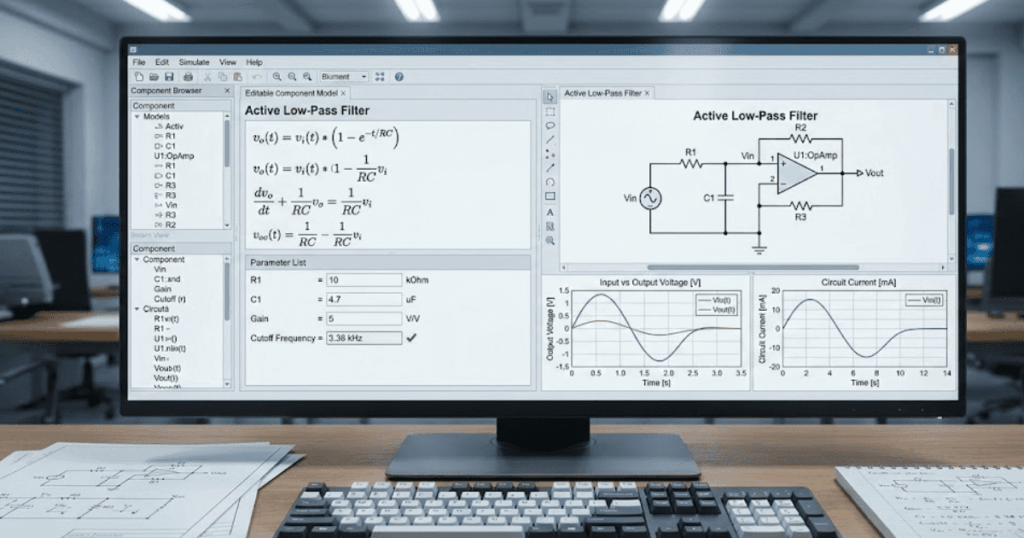

检查库文件中的转换器、保护装置、馈线和控制逻辑

库的覆盖范围之所以重要，是因为它既能减少定制建模的工作量，又不将物理原理隐藏在封闭的模块背后。您需要的组件模型应符合研究目标，公开影响行为的参数，并提供足够的文档以便审查方程和假设。至于库的广度，只有当模型保持一致且易于审核时，才具有实际意义。

在大量使用逆变器的电网中，这项验证的难度更大。一份全球电力报告指出，2023年可再生能源发电量占全球总发电量的30%，这意味着许多研究现在不仅依赖于同步电机动力学，还依赖于逆变器的控制、限制和保护协调。如果库模型中隐藏了电流限制、相位锁定环行为或控制饱和现象，您得到的图表虽然看起来很干净，但与实际现场行为并不一致。

在教学方面，模型透明度是课程内容的重要组成部分。当学生能够直接查看控制回路、调整滤波器参数，并将这些变化与波形效果建立关联时，他们就能更快地掌握知识，而无需猜测模块的功能。在工程实践中，模型透明度有助于同行评审，并降低团队间交接的风险。此外，您还应检查保护和控制逻辑的表示方式，因为工具的建模风格将决定您验证时序、阈值和状态转换的方式。

评估求解器设置、数值稳定性及结果的可重复性

“求解器的质量体现在运行稳定、诊断信息清晰，以及在参数微小变化时结果可重复。”

您应该能够控制时间步长或容差，理解收敛限制，并能根据保存的设置和模型版本重现计算过程。如果平台无法解释计算失败的原因，您将花费更多时间在调试上，而非学习上。

数值稳定性不仅仅是一个“求解器问题”；它是一个建模规范问题，需要工具的支持。刚性网络、紧耦合控制回路、不连续点以及理想开关都会将求解器推向边界情况。 优秀的平台能通过清晰的事件处理、可覆盖的合理默认值以及指向根本原因的警告来帮助您应对这些挑战。可重现性还包括治理基础：将求解器设置与模型一同存储、追踪库版本，并保留运行元数据，以便两位工程师能够确认他们运行的是同一案例。

在试验期间测试的内容	良好行为的表现	如果跳过这一步，会有什么问题？
你使用完全相同的设置运行了两次相同的案例。	结果在规定的公差范围内，且工具记录了关键参数。	无法将工具的变异与系统行为的变化区分开来。
您可以在一个较小的范围内调整时间步长或容差。	趋势保持稳定，任何差异都有合理解释且在可控范围内。	这些图表看似合理，但依赖于数值伪影。
您应从稳态工作点开始测试初始化过程。	启动时的瞬态过程受到控制，且初始条件可查验。	早期瞬态行为会影响保护和控制结果。
您强制触发了一个硬事件，例如故障或断路器动作。	求解器能清晰地报告事件，且在恢复过程中不会出现无声不稳定现象。	隐式不连续性会导致非物理振荡或求解器失效。
在运行失败或运行缓慢后，请检查诊断信息。	错误信息会指出您可以调整的元素、时间范围或限制。	整个团队的调试时间不断增加，对模型的信任度也在下降。

评估 MATLAB Simulink 的链接、协作及实验室部署

工作流适配性决定了工具在采购后是会被实际使用，还是会闲置不用。您应确认该平台如何与 MATLAB 和 Simulink 交换数据、如何支持参数扫描，以及如何打包模型以便共享。实验室部署还需确保安装过程可预测、许可条款清晰，且不同机器间的版本保持一致。

集成测试应侧重于日常实际操作：参数的导入与导出、脚本化运行，以及针对位于电力网络模型之外的控制工作的简洁接口。协作测试应侧重于模型审查和变更追踪，因为仿真结果的可信度取决于能否解释发生了哪些变化以及结果为何发生变化。教学实验还增加了另一项限制：学生需要能够快速上手，且不同工作站之间的配置偏差应尽可能小，否则课程就会变成一项IT操作练习。

在此步骤中，SPS SOFTWARE通常会接受评估，因为团队希望获得开放且可编辑的组件模型，并配合适合基于 MATLAB 和 Simulink 的控制设计的工作流。当您既需要透明度以利于学习，又需要一致的执行以支持工程研究时，这种实用的组合至关重要。工具试用应包含一个简短的“交接测试”：由一人创建一个案例，另一人仅使用共享的软件包从头开始重新运行该案例，因为这能尽早发现隐藏的依赖关系。

制定一份用于比较电气仿真工具的评分标准

评分标准能将工具选择转化为一种可重复的决策，这种决策足以向实验室主任或工程经理进行合理说明。首先确定几个与研究目标密切相关的“不可妥协”条件，然后根据各项功能的使用频率，为其余条件设定相应的权重进行评分。一套好的评分标准还能迫使你记录权衡取舍，而非仅仅争论个人偏好。

请确保评估标准简明扼要，以便在首次会议后就能实际使用。以下五个类别既涵盖了大部分遴选工作，又未忽略技术细节：

• 根据EMT或RMS需求研究拟合精度
• 建立透明的模型，并确保方程和参数可供检查
• 根据您的网络和控制范围调整库的覆盖范围
• 多次运行中的数值稳健性与可重复性
• 适合实验室和团队的工作流与部署方案

评判的标准在于分数在压力下的表现，而非一张完美的电子表格。如果某款工具只有在你对其次要功能给予过高权重时才能胜出，那么当时间紧迫、你需要可靠的运行结果时，它终将让你失望。当你始终如一地应用这一评判标准时，SPS SOFTWARE往往会在 透明建模和可重现执行最为关键的领域展现其价值——而这正是决定用户对结果长期信任的关键因素。 我们的目标并非拥有功能列表最长的工具，而是能让你解释、重跑并捍卫其结果的工具。

主要收获

• 当亚周期波形细节决定了设备的应力极限时，应使用EMT仿真；而对于涉及较慢相量的问题，则应采用均方根（RMS）分析。
• 可靠的EMT结果取决于一致的时间步长、网格精细度以及求解器选择，并需通过收敛性验证和初始条件检查来验证。
• 根据明确的接受标准运行EMT研究，然后在仍能解答该聚焦于极限的问题的同时，尽可能简化模型。

EMT 仿真会告诉你系统在两个时钟周期之间执行了什么操作。

一次云对地闪电放电的电流可达约30,000安培，而这种脉冲的持续时间以微秒为单位，而非秒。对于许多规划问题，均方根（RMS）分析仍可适用，但它会掩盖快速事件对绝缘、断路器、变流器及保护逻辑造成的应力。当“电压值”和“变化速率”至关重要时，瞬时测量技术（EMT）能为您提供所需的逐瞬时电压和电流数据。

实际做法很简单：将 EMT 视为一种精密仪器，而非默认选择。当遇到真正依赖波形细节的问题时，选择 EMT 能获得更好的结果；而对于依赖较慢相量行为的问题，则应继续使用 RMS 建模。这一选择步骤绝非纸上谈兵，因为一旦进入微秒级时间尺度，模型的复杂程度和仿真时间就会急剧增加。事先明确意图，能使 EMT 研究保持重点突出、结果可信，并更容易向技术负责人进行论证。

“当峰值、波形和时序将决定设计限制时，工程师们便会采用电磁瞬态仿真。”

定义急救员模拟及其旨在解决的问题

EMT仿真是一种时域方法，用于以较小的时间步长求解电力网络中的瞬时电压和电流。它保留完整的波形，而非将其压缩为单一的均方根幅值和相位。这使得您能够实时呈现开关操作、饱和、电弧及控制动作的发生过程。当这些细节影响设备应力或系统响应时，便可采用该方法。

输出结果通常呈现为各相及各导体的采样波形，因此您可以观察到陡峭的 dv/dt、较高的 di/dt，以及器件状态变化的确切时刻。对于变压器、避雷器及电力电子开关等非线性元件，可采用其物理方程进行建模，而非简化的稳态等效模型。 EMT 还允许您在不依赖正弦波行为假设的情况下，捕捉不平衡和零序效应。相应的代价是，您必须处理更多的状态变量和更小的数值步长。

电磁干扰（EMT）问题通常由“瞬态”物理现象所决定。 线路上行波、电容器和电抗器的开关操作、变流器门控以及故障起始角，都会产生在单个周期内无法被平滑平均化的行为。这一点至关重要，因为保护和绝缘协调通常是基于峰值而非平均值来设定的。一项优秀的电磁暂态（EMT）研究应从接受准则出发，例如端子处的最大过电压或流经设备的最大电流。一旦明确了关注的限值，所需模型的细节就更容易得到合理论证。

了解何时需要EMT，何时RMS即可满足需求

当您需要做出的决策取决于波形形状、亚周期时序或非线性开关行为时，必须采用EMT建模。当问题涉及较慢的机电动力学，且满足平衡、近似正弦波的假设时，RMS建模已足够。此外，当保护逻辑依赖于高频成分或直流偏置时，EMT也是更稳妥的选择。我们的目标并非在所有情况下都采用EMT，而是在RMS建模可能带来虚假安全感的情况下使用它。

• 你需要峰值电压或峰值电流，而不仅仅是有效值。
• 您必须表示变换器的开关、门控或快速控制环路。
• 您正在学习断路器操作、预触、重触或故障起始角。
• 您正在评估谐波、次谐波或高频共振。
• 您需要准确模拟饱和、电弧或非线性浪涌器件的行为。

如今，电力系统 在配电和输电前端连接了更多逆变器设备，这些设备将快速控制和开关现象引入了系统研究中。 2023年，太阳能占美国新增公用事业规模发电容量的53%，其中很大一部分是通过逆变器接入的，而逆变器在暂态过程中表现出的特性与同步电机截然不同。一套规范的工作流程会先利用RMS研究进行筛选并缩小研究范围，随后采用EMT对入围名单进行验证——在这些情况下，波形细节将直接影响工程决策。这种流程顺序还能有效控制计算资源和模型质量保证的工作量。

EMT建模与基于RMS相量研究有何不同

EMT 与 RMS 建模的主要区别在于波形中保留了哪些信息。RMS 分析求解的是代表一个周期正弦波的相量，因此会将快速变化平均掉。EMT 则求解瞬时值，因此开关过程、谐波和非线性效应会直接体现在结果中。这使得 EMT 更适合处理瞬态应力问题，而 RMS 对于较慢的系统级动态分析仍保持高效。

学习进度检查点	均方根相量建模	EMT时域建模
状态变量代表什么	电压和电流用正弦波的幅值和相角来表示。	电压和电流以随时间变化的瞬时波形表示。
时间分辨率对结果意味着什么	周期内的变化会被平滑处理，因此峰值和陡峭的边缘会消失。	子周期的时序清晰可见，因此峰值和陡峭的边缘都清晰可见。
非线性器件特性如何表现出来	非线性问题通常会被线性化，或用简化的等效模型来表示。	非线性特性可以直接建模，因此能够准确捕捉饱和和钳位现象。
切换事件的处理方式	开关过程通常被近似为稳态之间的转换。	开关操作在发生瞬间进行建模，包括瞬态振铃现象。
该模型最擅长解答哪些问题	电压稳定性、功率流敏感性以及动态响应较慢等问题均得到了有效解决。	本文直接解答了绝缘应力、共振风险以及对瞬态事件的保护响应等问题。

RMS建模仍可包含故障电流、继电元件和控制模块，但它始终假设电气量遵循平滑的正弦波主波形。EMT则打破了这一假设，迫使您关注寄生RLC、线路表示法以及变流器开关细节。只有当决策取决于几毫秒甚至更短时间内的状况时，这种额外的工作才具有意义。 当团队将RMS和EMT视为互补而非竞争的研究方法时，才能获得最佳价值。根据问题选择合适的方法，才能确保结果具有说服力。

“细致的执行永远比你所能设计出的最复杂的网络更为重要。”

EMT能够捕获RMS研究可能遗漏的关键电气瞬变

EMT 能够捕获波形失真、不对称或高频成分丰富的瞬态现象。这包括电容器组通电、变压器涌流、带直流偏置的故障初始阶段，以及由开关操作引发的谐振。它还涵盖了在远高于基频的频率下，转换器控制与网络阻抗之间的相互作用。均方根（RMS）分析通常能显示正确的趋势，但往往会忽略决定设备极限的峰值应力及发生时机。

波形细节至关重要，因为许多限值都是瞬时性的。浪涌保护器是根据电压而非有效值进行钳位，而绝缘协调则基于峰值过电压和上升时间。 依赖高频分量的保护元件（如行波概念或快速方向性逻辑）同样依赖于均方根模型无法保留的信号。变流器电流限制器和锁相环会响应亚周期失真，这种失真即使在均方根电压看似正常时，也可能改变系统响应。EMT可直接提供这些信号，从而在验证保护或设备限值时消除猜测成分。

范围控制依然至关重要。并非每一种谐波或振荡都值得关注，也并非网络的每个部分都必须进行详细建模才能解答特定问题。切实可行的做法是将每种暂态类型与一个可测量的结果挂钩，例如避雷器能量、断路器TRV应力或继电器动作时间。这样能确保分析结果立足于工程标准，而非仅关注波形的美观程度。当目标结果明确时，便可将网络建模范围缩减至对该结果产生实质性影响的部分。 如此一来，EMT便成为工程判断的工具，而非单纯追求复杂性的练习。

为 EMT 选择时间步长、网络细节和求解器设置

在EMT中选择时间步长时，必须基于需要解析的最快物理现象，而非系统的标称频率。网络细节也必须与瞬态类型相匹配，因为线路建模和寄生电容可能会主导高频行为。此时，求解器设置就成为稳定性和精度的权衡，尤其是在存在刚性非线性时。只有当这三个选择相互一致时，才能获得可靠的计算结果。

时间步长过大会削弱峰值，并可能改变共振频率，这看似表现“更好”，实则在数值上是不正确的。时间步长过小也会造成问题，因为它会放大噪声，并使参数误差更难被察觉。 线性表示是一个常见的转折点：对于某些低频事件，集中参数模型可能适用；但当行波或陡峭波前成为关键因素时，则需要采用分布参数模型或频率依赖型模型。一种实用的验证方法是针对时间步长和关键寄生参数进行短时灵敏度扫描，并确认结果收敛至稳定的波形形态。

在调整这些选项时，模型透明度会提供帮助。SPS SOFTWARE 常被用于教学和工程团队，因为其组件方程和参数可供查阅，这使得更容易看出每项建模假设对结果产生的影响。当您优化线性模型或调整开关表示法后，结果发生变化时，这一点尤为重要——因为您可以将变化追溯到模型的物理原理，而不是将其视为软件工具的怪癖。 求解器的选择仍需凭借专业判断，对于采用不连续开关的电力电子系统尤其如此。一致性检查、收敛性测试和参数审核，比任何单一的“推荐”设置更能提升结果的可信度。

从模型设置到结果的典型EMT研究工作流程

典型的EMT 工作流通常从一个与限值相关的单一问题开始，随后仅构建解答该问题所需的模型细节。您需要定义开关或故障事件，设置初始条件，并选择与限值相对应的监测点。接着，您将运行基线分析，调整时间步长和网络细节直至结果收敛，然后才运行各种变体分析。当每次运行都与一个命名的验收标准相关联时，该工作流即可重复执行。

典型的暂态分析通常始于公用事业公司需要对一条长配线进行带电作业，该配线末端附近连接着大型电容器组和基于逆变器的发电厂。EMT模型的设置是：在电压波形的受控点处合闸断路器，然后记录发电厂端子处的相-地电压峰值以及流经电容器开关的电流。 通过少量试验运行，改变断路器合闸角和电源强度，因为这两个参数决定了最恶劣的过电压峰值。只有当过电压保持在设备规定的耐受值以下，且开关电流保持在其额定值以下时，结果才被接受。

后处理是使研究结果得以应用的关键环节。峰值应通过充分的采样进行捕获，且图表应与数值提取结果配对，以便团队能够快速比较不同案例。初始条件处理需要特别注意，因为电容器上的预充电或变压器中的剩磁通量对峰值的影响，往往比微小的参数调整更为显著。模型版本控制同样重要，因为最棘手的电磁测试（EMT）问题通常需要数周的迭代优化，而非仅靠单次运行即可解决。 建立一个记录假设的工作流程，当利益相关者询问为何选择特定案例时，将为您节省时间。

EMT建模中的常见错误及确保结果可靠性的检查方法

大多数工程力学计算（EMT）错误源于目标、细节和验证之间的脱节。当模型缺少关键寄生项、过度简化非线性器件的极限条件，或初始条件在物理上不一致时，模型就会失效。时间步长和求解器的选择也可能产生数值阻尼，从而掩盖了你试图测量的应力。可靠的结论源于一套严谨的检查流程，且每次模型变更时都需重复执行这些检查。

在应用任何瞬态事件之前，请先对稳态值进行初步检查，因为不正确的运行点会影响后续所有计算结果。确认储能元件的参数值是否合理，并检查其初始电压和电流是否符合您设定的事件前条件。 对时间步长进行收敛性检查，并验证在提高时间分辨率时，峰值和振铃频率不会发生显著偏移。随后通过逐一移除建模优化项来验证结果，并确认您理解波形变化的原因。

良好的EMT实践还应包含明确的停止规则。当您需要的答案是“该端子处的峰值过电压”时，那些无法改变该峰值的额外模型细节只会增加复杂性，却几乎毫无价值。养成这种纪律性的团队最终构建出的EMT模型可在多项研究中持续使用，因为该模型是围绕限制条件和检查机制构建的，而非追求极致细节。SPS SOFTWARE与这种理念高度契合，因为其开放式的建模风格支持审查和同行评审，而这正是确保瞬态研究结果经得起长期检验的关键。无论您绘制出多么复杂的网络，谨慎的执行始终比模型本身更重要。

主要收获

• 应将仿真作为一种实验室方法，让学生通过它来预测、验证和解释系统行为，而非将其视为单纯的图表生成工具。
• 根据题目和时间尺度选择 EMT 或 RMS 仿真模型，然后要求学生说明该模型无法表现哪些细节。
• 确保模型基于物理原理且透明，并对验证检查及报告质量进行分级，以确保结果具有可辩护性和可移植性。

当学生必须进行预测、验证并解释结果时，他们的学习速度会更快，而不仅仅是听讲座或抄写示意图。 一项针对225项STEM研究的大型荟萃分析发现，主动学习能使考试成绩提高约6%，并将不及格率降低55%。当将模拟作为结构化的实验环节使用时——包含检查、限制和清晰的报告机制——它符合这一模式。若将其作为“黑箱”使用，则会产生相反的效果，并使学生养成依赖那些无法自圆其说的图表的习惯。

最有效的仿真教学应采用严谨的、基于物理原理的模型，并辅以验证习惯——学生需反复练习这些习惯，直至形成自然反应。这并非试图取代硬件实验或教科书中的数学内容，而是旨在搭建两者之间缺失的桥梁，使学习者能够自信地从假设推导出波形，并从波形反推回工程设计决策。

“仿真模型有助于学生将方程与电力系统的运行行为联系起来，并能安全地进行测试。”

阐明电力系统课程中仿真模型的教学内容

仿真模型旨在阐明整个电力网络中的因果关系，而不仅仅是孤立的元件方程。学生将学习在发生故障、开关操作或控制动作等变化后，电压、电流和功率如何在系统中流动。由于课程内容总是基于某些假设，因此建模成为一种清晰思考系统极限的方法。

首先用通俗易懂的语言明确学习目标，然后将其与学生必须观察的内容相对应。如果目标是“故障电流取决于网络阻抗”，那么观察对象应是电流波形和阻抗路径，而非完整的电路图；如果目标是“保护需要选择性”，那么观察对象应是动作时间和协调性，而非简单的“通过”或“未通过”结果。这种框架能避免将仿真演习变成单纯的“点击按钮”练习。

仿真还能教会学生哪些假设是不可取的。理想的源项、完美的测量结果和无损耗的元件虽然能生成看似正确的清晰图表，却会培养错误的直觉。优秀的课程设计会要求学生追踪参数选择、初始条件和求解器设置，并解释这些选择如何影响系统行为。这种习惯会在他们日后面对杂乱的现场数据和相互冲突的要求时大有裨益。

根据学习目标选择 EMT 和 RMS 仿真

EMT 与 RMS 仿真之间的主要区别在于它们所保留的时间分辨率，而这种分辨率决定了您可以研究的内容。EMT 能够解析快速的电磁暂态和开关效应，因此适用于变流器、谐波以及保护波形的研究。RMS 则将快速动态过程平滑为相量，因此适用于在较长时间窗口内进行的负荷流、电压控制和稳定性研究。

当课程内容涉及系统级关系，且需要对多种情况进行快速计算（例如参数扫描或故障分析）时，请使用RMS。 当课程内容涉及波形形状、开关瞬时或相量模型中无法体现的控制交互作用时，请使用EMT。鉴于2023年风能和太阳能发电量占全球总发电量的13%，电力系统课程必须将电力电子设备视为常规电网设备，而非特殊课题。这一份额体现在控制行为和故障响应中，这促使许多教学实验室至少在部分情况下采用EMT。

确保模型与所提出的问题相匹配，并让学生清楚地看到这种匹配关系。当学习者能够说出“均方根值（RMS）掩盖了开关纹波，因此我不应将其解释为谐波结果”时，他们就掌握了可迁移的知识。如果他们做不到这一点，就会满怀信心地误读图表——这正是设计时必须防范的失效模式。

您希望学生理解什么	通常适合该任务的模型细节
电压设定值和无功功率目标如何影响馈线	采用稳态或慢速控制动力学的均方根（RMS）研究能确保运行速度快
为何在电力流“正常”的情况下，变流器仍会在故障期间跳闸	EMT波形细节可捕捉电流限制、控制饱和及开关效应
保护协调如何取决于时序和测量滤波	EMT 支持继电器输入以及相量可能掩盖的暂态行为
工作点在多种工况下的偏移情况	RMS 允许您运行大量案例并比较模式，且无需耗费大量运行时间
哪些建模假设对结果的影响最大	如果学生必须对假设进行论证并验证结果，这两种方法都可行

设计基于模拟的实验课程，分阶段培养技能

模拟实验室要发挥最佳效果，关键在于每次实验在保留熟悉环节的同时，只增加一项新的建模技能。学生需要在实验准备、检查和报告环节进行反复练习，随后再逐步增加实验的复杂度。这种循序渐进的节奏既能减少复制粘贴的工作量，又能明确当前正在检验的概念。我们的目标是培养稳固的实践能力，而非仅靠一次令人印象深刻的结业实验来证明能力。

将每项实验都围绕相同的工作流程进行设计，以便学生养成习惯，然后更换技术内容。一个简单的模板能让学生将注意力集中在工程设计上，而非界面细节。分阶段的计划也能使评分更加一致，因为不同小组的成果看起来较为相似。使用统一的实验讲义格式，并始终要求提交相同的五项成果。

• 用一句话概括正在测试的系统问题
• 一张图表，显示了建模内容与省略内容
• 学生可以修改的关键参数简表
• 两项与手动计算或已知限值相关的验证检查
• 一个将波形与原问题联系起来的最终解释

分阶段设计还能保障学习时间。早期的实验应运行迅速，且在出现问题时能以可预测的方式失败，这样学生就能通过逻辑推理进行调试，而非靠猜测。当学生能够解释早期模型为何会呈现特定行为后，后续实验便可引入更复杂的网络、更多的控制项以及更多边界情况。

“最重要的判断很简单：只有当学生能够解释模型为何会呈现这种行为，并且能够提供基本证据证明模型没有‘撒谎’时，模拟才算是一个教学实验室。”

构建基于物理原理的组件模型，供学生观察和修改

当学生能够直观地看到组件的假设，并且可以在不破坏系统的情况下调整参数时，他们就能掌握建模。基于物理的组件拥有透明的方程和清晰的参数含义，将仿真转化为可教学的对象。模型不再是仅用于生成图表的封闭产物，而是学生可以进行验证的一系列论断。

首先使用直接对应课程概念的参数集，例如带有单位的 R、L、C 值、变压器阻抗百分比或控制器增益。在各实验中保持名称的一致性，并要求学生说明每个值的来源，即使该值是预先给定的。请学习者分别找出一个影响幅值、一个影响时序以及一个影响稳定性的参数，然后通过灵敏度分析验证每个参数。这样可以使注意力集中在物理意义上，而不是界面点击操作上。

SPS SOFTWARE 通过开放且可编辑的组件模型和工作流来支持这种教学方式，这些模型和工作流能够与 MATLAB/Simulink 的基于模型的设计相兼容。当您希望学生能够检查内部机制、修改假设并逐行论证结果时，这一点尤为重要。工具的选择虽然重要，但远不如透明度和严谨性关键，因此请坚持使用学生能够阅读并进行推理的模型。

利用故障和开关分析讲解电力系统的运行特性

故障与开关研究有助于理解系统行为，因为它们能迅速且直观地揭示电网的极限。学生们可以观察到阻抗路径如何决定电流、电压跌落如何传播，以及保护与控制系统如何相互作用。这些研究还迫使人们关注初始条件和时间参数——这些正是建模错误最先显现的地方。如果开展得当，它们能将“经验法则”转化为可观察的因果关系。

一个电力实验室内可以使用一条简单的中压馈线，该馈线包含电源、变压器、输电线路、负载和一个断路器。设定初始稳态运行点，在馈线远端施加单相接地故障，然后在设定延时后通过断路器跳闸清除故障。 学生需比较故障清除前后母线电压、故障电流峰值以及电感元件中的能量，随后使用不同的故障电阻和不同的跳闸延时重复该操作。这一单一场景通过一个受控的实验设置，同时教授了网络阻抗、保护时序以及暂态恢复原理。

教学重点应放在波形分析上，而非波形本身的戏剧性表现。要求学生利用网络图和参数值，识别哪些元件承载了故障电流，哪些元件限制了故障电流。要求学生简要说明，如果网络阻抗减小或负载电感增大，情况会发生怎样的变化，但无需引入新的案例。这种方法既能培养学生的推理能力，又能使实验保持在可控范围内。

利用模型验证和报告评分标准评估学生的学习情况

评分应侧重于正确的推理和验证，而不仅仅是一个能运行的仿真文件。一份完善的评分标准应考察学生能否确认单位、对数值进行合理性检查，并解释预期结果与仿真结果之间的差异。这能促使学习者将仿真输出视为需要验证的假设。此外，这还能减少评分中的主观偏差，因为即使存在细微的设置差异，你依然可以对逻辑进行评分。

验证最容易通过一小套可重复的检查步骤来教授。要求在运行动力学分析前进行一项检查，例如确认工作点处的功率平衡，或验证手动计算的短路估算值是否在规定的容差范围内。要求在运行后进行一项检查，例如验证断路器的动作是否产生了预期的电流中断模式，以及模型是否恢复到了合理的稳态。 要求学生将每项检查编写成可重复应用的语句，而非一次性计算。

报告标准还应强调可追溯性。学生应使用通俗易懂的语言记录求解器设置、时间步长选择以及关键模型假设。评分应侧重于图表清晰且坐标轴标注明确、简要说明该图表如何回答原始系统问题，以及指出模型的一项局限性。这种综合要求能培养出在评审中能够为结果辩护的工程师，而非仅能复现屏幕截图的学生。

避免导致仿真结果产生误导的常见错误

误导性的模拟结果通常源于隐含的假设、薄弱的验证以及过于自信的解读。即使模型有误，学生也会轻信那些看似完美的波形，因此教学必须对这种冲动加以约束。解决之道在于流程规范：强制明确假设、要求进行基本检查，并对解释的严格程度与对图表的要求同等严格。随着时间的推移，这种严谨性将融入学生的思维方式。

需警惕几种可预见的失效模式。理想电源和忽略损耗可能会导致系统表现得异常刚性，因此应要求学生对电源阻抗和负载模型进行合理论证。不合理的初始条件可能会伪造出看似故障响应的暂态过程，因此应在任何事件发生前进行工作点检查。求解器设置可能会掩盖振荡现象或产生虚假振荡，因此应要求学生说明时间步长和容差的选择，并要求其采用更严格的设置重新运行一个案例，以进行可靠性验证。

最重要的判断很简单：只有当学生能够解释模型为何会呈现这种行为，并能提供基本证据证明模型没有“说谎”时，仿真才算是一个教学实验室。SPS SOFTWARE符合这种理念——通过其透明的模型，使假设清晰可见且可调试；但比起平台本身，培养这种习惯更为重要。保持仿真过程的严谨性，你培养出的工程师才会基于正确的理由信任仿真结果。

主要收获

• 首先明确研究范围和目的，以确保模型保真度、求解器选择和输出结果与您需要解答的问题保持一致。
• 在命名、单位、信号流和子系统端口方面应遵循严格的规范，以确保大型电力系统模型在不同团队和实验室之间保持可读性和可重用性。
• 通过共享库、精简的测试框架、集中式扩展以及存储的初始化设置和求解器设置来确保可重复性，并借助简单的审查清单来维持稳定的质量。

只需遵循几条一致的结构规则，您就能让大型电气模型保持清晰、可重用且可测试。

“良好的组织架构能够消除那些拖慢团队效率的隐性工作，例如四处寻找参数、猜测信号含义，或者在五个地方重复修正同一个接线错误。”

此外，由于假设始终清晰可见，而非深埋在子系统深处，这也使得结果更值得信赖。

模型规模本身并非主要问题；问题在于不一致性。只要将模型结构视为工程接口，而非单纯的绘图练习，那么结构良好的EMT或相量模型即使经过多年扩展，也不会变得脆弱。

确定大型电力系统模型的研究范围和目的

最严谨的模型构建始于一份严格的范围说明书，其中明确界定了模型必须回答哪些问题以及将忽略哪些内容。您应明确研究类型、事件集、准确率要求，以及用于评估成功与否的输出指标。该范围随后将确定合适的细节层次、控制带宽和网络规模。

请以测试用例和测量指标来界定分析范围，而非依据计划绘制的电路模块。明确边界总线、测量点以及将施加的扰动类型。列出简短的“非目标”清单，以免在同一基线模型中无意间混淆不同研究内容，例如保护时序验证与变流器损耗估算。

尽早规范命名、单位和信号流约定

统一的命名和单位能让复杂的图表变得一目了然、易于核对。信号名称应能说明该值所代表的含义、其参考系以及单位。整个模型中端口方向应保持一致，这样您就不必逐根查看每条线来理解因果关系。

请将这些约定记录下来，并将其应用于每一个新的子系统和库模块。前期的一点自律，可以避免日后在不同实验室、项目或课程学期中，当多人共同处理同一模型时出现混淆。

• 在所有电压等级中采用统一的总线命名规则
• 在信号名称中添加单位提示，例如 kV、A、pu
• 确保控制信号在图中从左向右流动
• 为测量和日志记录路径保留一种配色方案
• 功率、电流和扭矩的文档参考指南

组织电气系统模型的10条最佳实践

这些做法首先注重可读性，其次是可复用性和可测试性。每种做法都能减少一种特定的故障模式，例如逻辑重复、隐藏的扩展性问题，或是会悄无声息地改变结果的求解器变更。在重构现有模型时，请按顺序应用这些做法；在开始构建新模型时，则可将其作为检查清单使用。

1. 按电压等级和功能用途划分机型

将模型划分为多个部分，确保每个层级都有明确的职责，例如输电、中压馈线或低压变流器连接。确保每个部分的规模足够小，以便能够通过针对性的测试进行验证。通过定义好的母线和接口将各部分连接起来，而非采用临时性的布线方式。这样，当研究范围发生变化时，修改范围也能保持在局部。

2. 顶层图应简洁明了，并保持清晰的从左到右的流程

利用顶层图展示系统结构，而非细节。一张结构简洁、信号流自左向右保持一致的图，能让你在几分钟内掌握整个系统。将模块分组，使电源路径清晰可见，同时确保控制路径独立。将细节下沉至子系统中，以免顶层图沦为布线图。

3. 使用子系统来隐藏细节并暴露关键端口

子系统的边界应与工程边界相一致，例如变流器、馈线段或保护继电器功能。仅公开连接和测试该子系统所需的端口。将内部测量、缩放和滤波的细节保留在子系统内部，以确保接口保持稳定。将子系统端口视为一份契约，切勿随意违背。

4. 将EMT开关细节与平均值部分分开

如果将开关模型与平均值模型混用且没有明确的界限，将导致结果难以解释。应将高频开关的细节保留在专用区域内，以便时间步长和求解器的选择一目了然。尽可能将平均值等效模型放置在具有相同外部端口的独立子系统中。这样可以支持在不重建电路图的情况下快速切换研究方案。

5. 将可重用组件放入共享库结构中

可重用模型应存放在库中，而非在不同项目间复制。库中的模块能确保修复和改进的一致性，并降低相似子系统之间出现隐性差异的风险。请按功能对库进行分类，例如机器、转换器、网络和保护。添加简短描述，以便新用户首次使用时就能选中正确的模块。

6. 集中管理基准值、按单位缩放和单位检查

缩放错误通常表现为控制不稳定或网络故障，因此应将单位管理视为首要的设计任务。将基准值和单位转换规则集中存储在一个地方，并在所有地方引用它们。在关键信号上添加简单的单位检查，以便尽早发现错误。将转换操作置于接口附近，而非分散在整个图中。

7. 使用具有默认值和限制的一致参数集

参数泛滥会导致模型脆弱，因为微小的修改可能会以意想不到的方式改变模型的行为。应将相关参数分组为结构化的集合，并将默认值设置为接近典型研究的数值。添加限制条件和合理性检查，以便在模拟开始前筛除不合理的数值。保持物理参数与调参参数之间的明确区分。

8. 独立的电源网络、控制、保护和测量系统

将各领域分离，以便您能够不受干扰地审查和测试每个领域。让电力网络专注于阻抗、电源和开关控制，而控制与保护则各自独立。将测量数据通过专用的日志记录层进行传输，以免仪表数据干扰功能逻辑。这种结构还便于将不同版本的控制系统与同一网络基准进行对比。

9. 为每个主要子系统添加小型测试框架模型

测试框架能让您无需加载完整的系统模型，即可快速验证子系统。该框架应提供边界条件、参考输入，并对预期输出进行校验。一个简单的测试框架可能向变流器模型提供直流电源、电网的戴维南等效电路以及阶跃电流参考，同时记录直流母线纹波和线电流失真。请将测试框架与子系统一同进行版本管理，以确保更新保持关联。

10. 将求解器设置、初始化参数和注释与模型一同保存

即使图表看起来完全相同，求解器的更改也可能导致结果发生变化，因此必须将设置视为模型的一部分。请将初始化步骤置于其所应用的子系统附近，并添加注释以说明相关假设和限制。使用一致的初始条件，以确保测试用例的可重复性。记录所有必要的配置，以便他人无需猜测即可运行该模型。

“子系统的边界应与工程边界相一致，例如变流器、馈线段或保护继电器功能。”

练习	主要结论
1. 按电压等级和功能用途划分机型	明确的划分可确保变更仅在局部进行，并使验证工作更具针对性。
2. 顶层图应简洁明了，并保持清晰的从左到右的流程	顶层应简明扼要地说明结构，而非展示布线细节。
3. 使用子系统来隐藏细节并暴露关键端口	稳定的接口可以减少内部结构变更时所需的返工。
4. 将EMT开关细节与平均值部分分开	明确的建模边界可避免隐含的求解器与保真度冲突。
5. 将可重用组件放入共享库结构中	库可以防止复制后的代码块在不同项目间悄然产生分歧。
6. 集中管理基准值、按单位缩放和单位检查	中心缩放可避免那些看似系统不稳定的单位错误。
7. 使用具有默认值和限制的一致参数集	结构化的参数能确保行为可预测，并加快代码审查速度。
8. 独立的电源网络、控制、保护和测量系统	域分离使测试和故障排除更加直接。
9. 为每个主要子系统添加小型测试框架模型	测试夹具确保子系统验证过程快速且可重复。
10. 将求解器设置、初始化参数和注释与模型一同保存	可重复的运行需要将求解器和初始化参数与模型一同传递。

为可重用的仿真模型和实验设计子系统接口

可重用的仿真模型，与其说依赖于精妙的内部实现，不如说更依赖于严格的接口规范。应明确定义每个子系统的输入和输出，并确保该接口在不同版本间保持稳定。使用清晰的端口名称、有文档记录的信号单位以及明确的连接方向，这样即使在模型被重用于其他系统时，连接也能保持正确。

接口规范也有助于教学和团队协作，因为学生和新入行的工程师能够在不需揣测设计意图的情况下连接模块。当子系统表现得如同定义明确的组件，且参数集能在实验练习与研究课题之间无缝传递时，SPS SOFTWARE用户往往能获得最佳效果。请将可选功能封装在参数中，而非通过同一模块的独立临时副本实现。

使用审查清单和模型指标来指导重构

重构的效果最佳，是在您审查结构时，采用与审查保护设置或控制增益相同的方法。使用一份简短的检查清单，用于标记重复的逻辑、隐藏的缩放、不一致的命名以及不明确的子系统边界。跟踪几个简单的指标，例如移除的重复模块数量、简化的接口端口数量，以及移至边界的单位转换次数。

良好的模型组织在日常工作中表现得淋漓尽致，因为它能加快调试速度，并使测试用例更易于重复执行。当您需要透明、基于物理原理的建模，且希望在复杂度增加时模型结构仍保持可读性时，SPS SOFTWARE便是理想之选。将模型组织视为工程质量的一部分，这样即使在首次研究完成后，该模型仍将长期保持实用价值。

主要收获

• 首先设定一个可量化的研究目标，然后根据需要验证的具体瞬态过程或工况来调整模型的详细程度。
• 仅在波形时序和开关特性会影响判断时才使用EMT，而在进行广泛筛选或时间窗口较长时，则使用RMS。
• 首先通过严格的事件定时、故障阻抗和边界等效模型来确保精度，然后通过有针对性的网络简化与时间步长控制来提高速度。

准确的故障和开关模型将为您提供值得信赖的暂态分析结果。

故障研究只有在模型与您试图理解的事件相符时才具有价值，而不仅仅是与您能够快速模拟的事件相符。停电造成的损失已经相当严重，因此可避免的建模错误不容忽视。劳伦斯伯克利国家实验室的一项研究估计，美国电力用户的停电成本每年约为440亿美元。正是这种影响，使得严谨的故障和开关事件建模值得投入精力。

“实际做法很简单：先确定研究目标，选择能够满足该目标的最小模型，然后再优化速度。”

断路器操作、故障阻抗和保护时序，恰恰处于“勉强合格”与“误导性”之间的界线上。只有准确把握这些细节，才能避免因图表看似合理，却导致采取错误的工程措施。

从故障与开关研究目标开始

请将目标定义为可量化的结果以及通过/未通过的判定标准。您应明确是要验证保护动作、检查设备运行状态，还是确认抗扰性能。每个目标对应不同的时间窗口、网络细节和输出集。明确的目标能防止您构建那些运行缓慢却无法提供任何答案的冗余模型。

在着手处理模型细节之前，请先确定一组最基本的输入参数。这样可以确保团队对哪些内容必须精确、哪些可以简化达成共识。此外，这还能大大简化重新运行和审查的过程，因为您可以清楚地看到发生了哪些变化以及原因。以下这五项通常足以让您顺利起步：

• 定义您需要表示的故障类型和开关事件
• 设置确切的事件时间及所需的顺序约束
• 选择决定研究结果（通过或未通过）的评估指标
• 确认研究边界处的源强度假设
• 商定可接受的运行时间和可接受的误差范围

明确目标还能促使我们在早期提出一个有用的问题：您需要波形细节，还是系统级趋势？如果您的答案是“两者都需要”，请将工作划分为不同阶段，因为一个模型很少能同时很好地满足这两种需求。这种划分也是节省大部分仿真时间的关键所在，同时又能确保在关键环节不打折扣。

根据瞬态细节选择 EMT 或 RMS 仿真

当开关暂态、谐波以及快速控制交互作用至关重要时，EMT仿真才是正确的选择。当您主要需要观察较长时间段内的相量幅值和相位角行为时，RMS仿真才是正确的选择。选择应根据您所研究的现象的时间尺度来决定。如果对所有情况都选择EMT，不仅会降低工作效率，而且仍无法解决事件建模不佳的问题。

EMT 采用较小的时间步长来解析高频成分，因此当模型细节允许时，它能够捕捉断路器预触、变压器涌流以及换流器开关效应。RMS 假设每个时间步长内呈正弦稳态，因此适用于负荷流、较慢的电压恢复以及稳定性分析。 一种常见的工作流程是：在前几十或几百毫秒内使用 EMT，待快速能量交换稳定后切换至 RMS。这种交接仅在您在输出中明确定义了“稳定”的含义时才有效。

学习需求	EMT 模拟通常比较贴切	RMS 模拟往往能很好地拟合
断路器或开关的暂态工作	捕捉陡峭的恢复电压和电流斩波效应	遗漏了决定峰值应力的高频细节
基于瞬时量的保护时序	与时域拾取和滤波行为相匹配	需要对快速元素进行精确的近似计算
长时间电压恢复与稳定性	运行缓慢，且在细节过多的情况下可能掩盖趋势	运行速度快，并突出显示系统级轨迹
变流器与谐波的相互作用	表示开关纹波和控制耦合（若已建模）	通常会将转换器简化为平均行为
研究多种突发情况的响应时间	除非谨慎缩减网络规模，否则成本将居高不下	支持广泛筛选，且计算时间合理

在需要对结果进行论证时，工具的重要性远不及模型透明度。SPS SOFTWARE 支持基于物理原理的 EMT 和 RMS 建模，您可以在其中检查和编辑组件行为，这有助于团队在不同研究类型中保持一致性。当结果需要经受审查并被重复使用时，这种一致性便成为一项实际优势。它还能帮助您避免那些只有在花费数小时进行计算后才会显现的隐含假设。

基于位置阻抗和时序的短路故障建模

电力系统的故障仿真始于三个决定大多数结果的关键参数：故障类型、故障阻抗，以及故障发生和消除的确切时间。故障位置至关重要，因为网络阻抗会随距离和拓扑结构的变化而变化。时间点同样重要，因为故障发生时的电压相位决定了第一个峰值。如果这些输入参数不明确，仿真结果也会不明确。

大多数研究应优先考虑单线接地故障的建模，因为该类故障在许多系统中占主导地位。在保护教学资料中，单线接地故障通常被认为约占电力系统故障总数的70%。这一统计数据很有参考价值，因为它能告诉我们建模工作首先会在哪些方面见效。此外，它也支持采用多种阻抗值，因为“固态”和“电阻性”接地故障会对系统中的不同部分产生不同的影响。

故障阻抗应反映实际物理路径，而不仅仅是一个方便的数值。电弧电阻、塔基、电缆护套回流以及接触面状况都会改变电流幅值和直流偏移衰减。清除时间应与预期的保护和断路器动作顺序相关联，包括任何预设延时。如果研究目标是设备工作状态，还需要建模上游网络的表示方式，因为一个弱的戴维南源会使峰值急剧下降。

通过逼真的触点行为来模拟断路器和开关的操作

断路器的建模应与所验证的应力相匹配，而不仅仅是与所实现的逻辑相匹配。对于相量分析而言，一个能在特定时刻瞬间完成开合的理想开关通常已足够。而对于EMT故障分析，则需要更加谨慎，因为触点分离、电弧熄灭和再击穿会影响最初几毫秒的动态过程。若将断路器视为完全理想状态，则开关事件的建模结果可能会产生误导。

从能够准确反映关键参数的最简单模型开始。受控开关操作需要一个能够考虑电流过零点的模型，因为机械开闸时间和极点散布会影响断流效果。变压器通电研究需要考虑预击穿行为，才能正确模拟浪涌电流，因为实际合闸角很少与指令时间完全一致。如果要评估暂态过电压，电容器组开关操作可能需要考虑预接入元件或阻尼。

触点行为也直接取决于您在仿真中如何对齐事件。断路器指令时间与触点分离时间不同，跳闸信号也与电流中断不同。应明确建模事件延迟，确保各相之间保持一致，并将其作为参数记录下来。养成这一习惯，当有人质疑为何两次运行结果不同时，将使敏感度分析更容易进行。

处理保护逻辑重合闸及瞬态故障清除

保护和重合闸逻辑必须表现为一系列测量、决策和执行机构延时，而不仅仅是一个简单的断开指令。瞬态故障只有在死区内电弧熄灭和去离子化具有合理性的情况下才会消除。如果忽略这些机制，可能会无意中“证明”某种方案可行，而实际上该方案依赖于现场永远无法达到的时序。当保护和断路器模型采用相同的时序假设时，才能获得最大的价值。

假设有一条25 kV架空馈线，其支路由重合闸保护。在0.12秒时发生线对地闪络，故障电阻为15欧姆；继电器经过25毫秒的滤波后发出跳闸指令，触点在35毫秒后闭合，随后经过400毫秒的死区时间才进行重合闸。 如果死区时间为200毫秒，或者假设在跳闸时刻发生瞬时断开，则模拟得到的电压恢复曲线和二次合闸电流将呈现截然不同的形态。这一单一的时序链往往决定了暂态故障是能干净利落地消除，还是演变为持续性故障。

要准确模拟继电器的行为，并不需要对每个内部模块进行建模，但必须确保模型能准确反映继电器“所感知”的情况。滤波、相量估计窗口长度以及电流互感器饱和等因素，都可能改变动作时间及元件安全性。应将这些假设与研究目标保持一致，然后检查模型对那些无法严格控制的时序参数的敏感性。当结果取决于几毫秒的差异时，正确的应对方式通常是加强建模的严谨性，而非采取更乐观的假设。

在保持开关瞬态精确性的同时提高仿真速度

在保持事件物理特性不变的同时，减少不必要的带宽和网络细节，能最大程度地提升仿真速度。EMT运行缓慢的主要原因是时间步长过小且状态数量庞大。您可以通过仅在故障区域及驱动瞬态响应的开关设备周围保持高保真度，从而缩短仿真运行时间。

“在确定哪些波形必须保持可靠之前，绝不能开始进行速度优化工作。”

简化网络通常是最稳妥的第一步。将电网中较远的部分替换为戴维南等效电路，确保其在您关注的频率范围内具有与短路强度及X/R比相匹配的特性。将用于调节开关点附近瞬态电压和电流的变压器、电缆和电抗器保留在模型中。设定一个时间窗口，使其在目标量稳定后结束，因为在EMT分辨率下模拟多出一秒的时间可能会消耗您大部分的运行时间。

时间步长的选择同样需要谨慎对待。步长过大会导致峰值被平滑、干扰信号失真，并改变保护时序；步长过小则会使计算量激增，而收益甚微。一个好的做法是先运行一个高保真度的基准案例，然后调整简化程度和时间步长，直到关键峰值和时序保持在可接受范围内。

验证结果并避免常见的故障建模错误

验证是指检查仿真结果是否表现得像一个电力系统，而非一个单纯的曲线生成器。您应验证故障前的负荷流量和电压是否符合预期，并确保故障电流水平与短路计算结果一致。储能元件必须表现出符合物理规律的能量交换，尤其是在开关操作期间。如果这些检查未能通过，那么无论选择何种速度和细节级别，都无法挽救该研究。

常见的错误往往集中在时序和边界条件方面。跳闸时间常与接触分离时间混淆，闭合时间常与有效电气闭合角混淆。即使拓扑结构发生变化，源等效参数仍被重复用于不同案例，这会悄然改变故障电平和直流偏移。出于方便，故障阻抗常被设为零，随后又利用这些结果来论证保护设置的合理性，而实际上这些保护设置永远不会遇到这种工况。

优秀的电力系统故障仿真工作，主要在于有条不紊的重复操作，而非英雄式的建模。 当每个案例采用统一的事件定义、参数命名和验证检查时，您将获得更佳的结果，因为差异便会变得有意义，而非偶然。当您需要透明且可检查、可控制的模型时，SPS SOFTWARE便是理想之选，因为信任源于能够解释的内容，而非仅仅能够运行的内容。最严谨的研究最终都会得出一个简单的结论：如果结果无法从输入数据到波形进行合理解释，那么它尚不足以指导工程决策。
